Brandmeldelinienkarten (nach DIN 14675)

Ausarbeitung, Erstellung und Hinterlegung von Brandmeldelinienkarten

Icon BMZ
;

In Brandmeldelinienkarten (auch Feuerwehrlaufkarten) sind die in einem Gebäude befindlichen Druckknopf- bzw. Rauchmelder eingezeichnet. Die Pläne enthalten die Laufwege zum Melderbereich sowie Angaben über Art, Menge und Lage der einzelnen Signalgeber. Sie werden objektspezifisch angefertigt und richten sich in der Regel nach den Vorgaben der örtlichen Feuerwehr. Sie werden in der Nähe der Brandmelderzentrale (BMZ) bzw. des Feuerwehranlaufpunkts (FAP) in einem geschützten Kasten aufbewahrt.

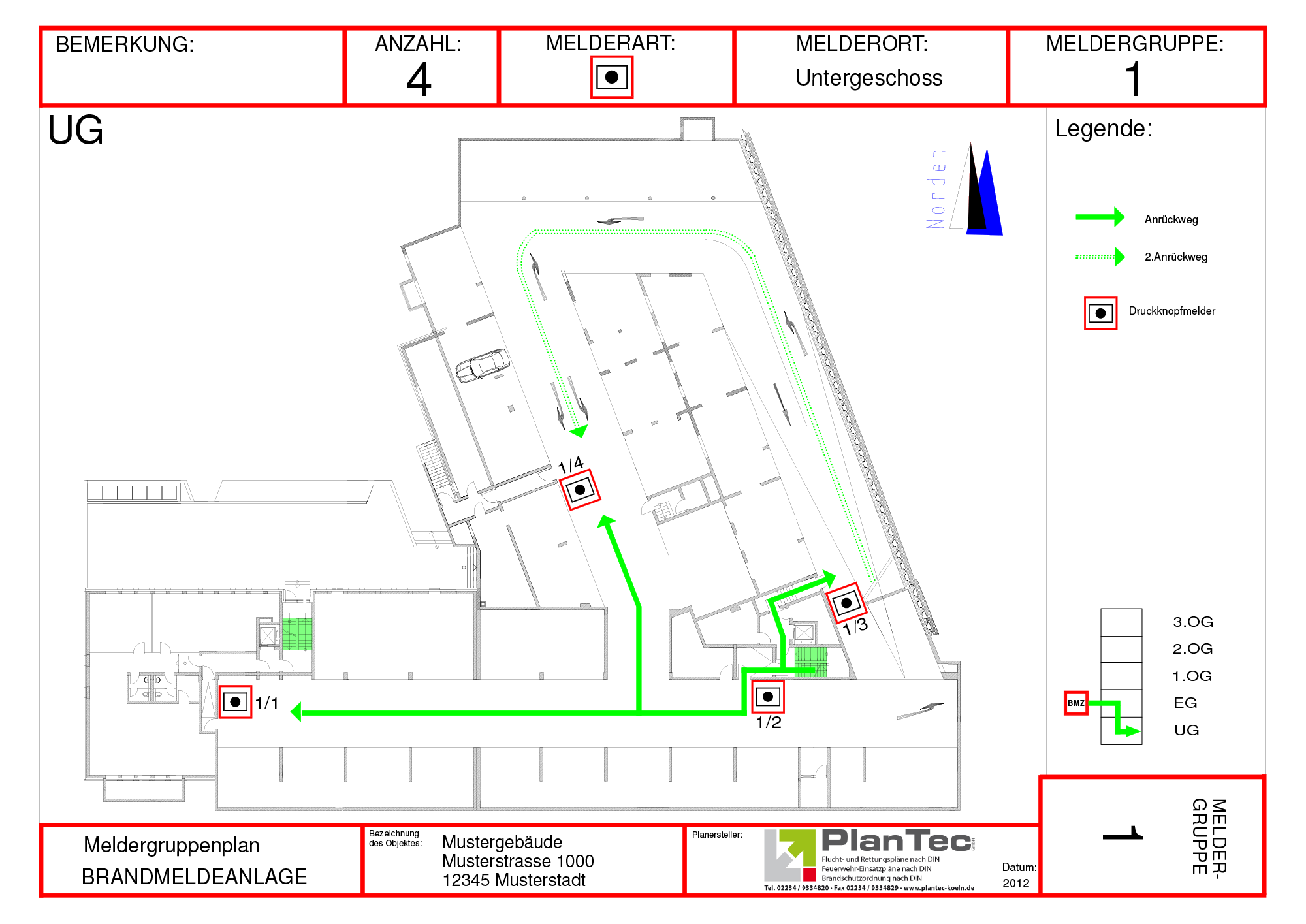

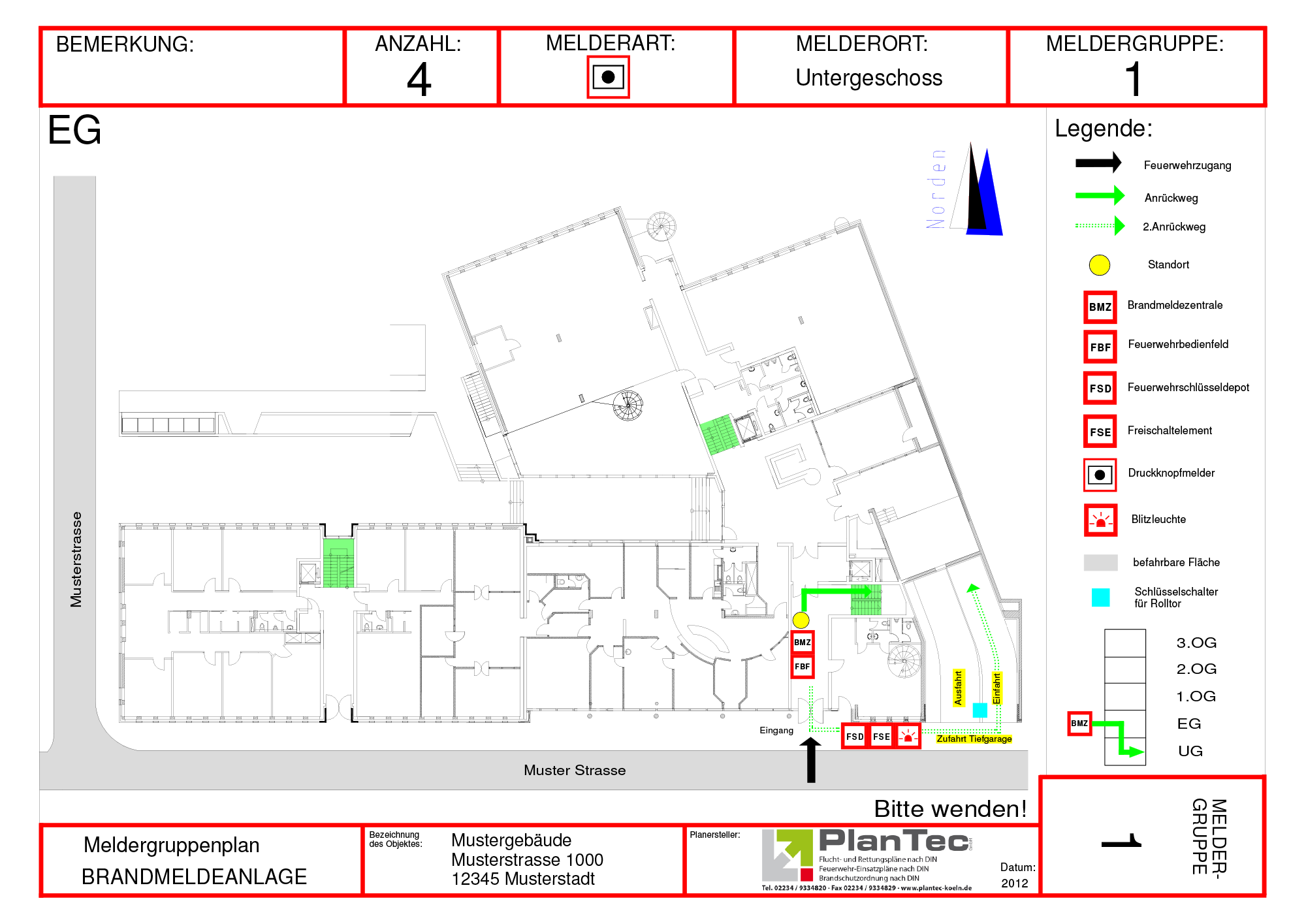

Brandmeldelinienkarten sind beidseitig bedruckt: Auf der Vorderseite ist auf einem Etagenplan der Weg von der BMZ zum entsprechenden Treppenraum gekennzeichnet, auf der Rückseite ist der Weg vom Treppenraum zur Meldergruppe eingezeichnet. Auf einer einzelnen Laufkarte sind jeweils alle Melder einer Meldergruppe aufgeführt. Es ist darauf zu achten, dass die Ausrichtung des Gebäudegrundrisses demjenigen auf dem Feuerwehr-Übersichtsplan entspricht.

Download download Download download

Lieferumfang

  • Alle Pläne werden einlaminiert und/oder in Prospekthüllen im Ordner geliefert. Die Daten werden zudem im PDF-/DWG-Format auf CD zur Verfügung gestellt.a
